تاکنا سائز فلٹریشن میں سب کچھ ہے. چاہے آپ PEM الیکٹرولائزر جزو یا صنعتی فلٹر عنصر ڈیزائن کر رہے ہوں، آپ کے دھاتی ڈھانچے کے اندر کے سوراخ اس بات کا تعین کرتے ہیں کہ کیا گزرتا ہے اور کیا بلاک ہو جاتا ہے۔ اور ان سوراخوں پر آپ کے پاس واحد سب سے طاقتور لیور ہے؟ کے ذرہ سائزsintered دھاتی پاؤڈرآپ کے ساتھ شروع.
یہ گائیڈ اس بات کے بارے میں بتاتا ہے کہ ذرّہ کا سائز تاکنا کے طول و عرض کو کس طرح تشکیل دیتا ہے، تقسیم کیوں اہمیت رکھتی ہے، اور ہر سطح پر انجینئرز اپنی مخصوص فلٹریشن ضروریات کے لیے پاؤڈر کے بہتر انتخاب کیسے کر سکتے ہیں۔
سینٹرڈ میٹل پاؤڈر پارٹیکل سائز تاکنا کے طول و عرض کو کیسے کنٹرول کرتا ہے؟

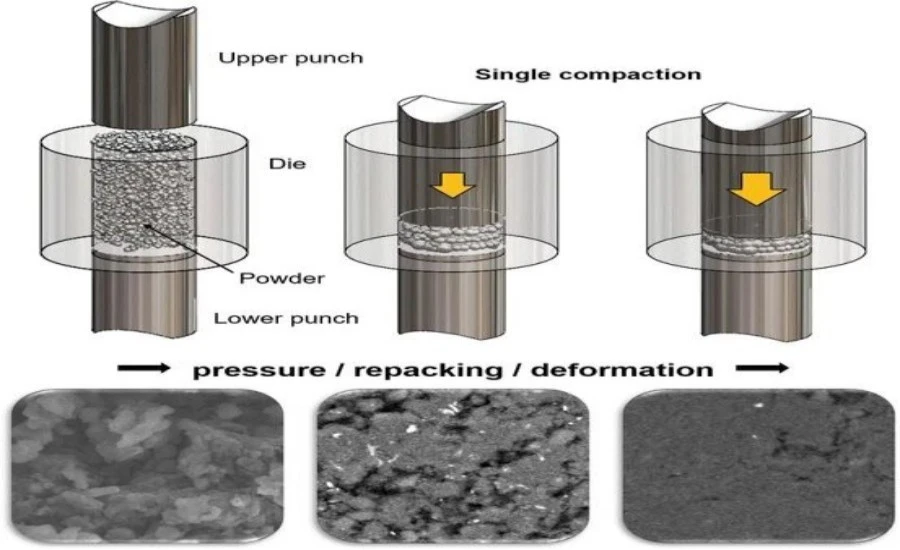

پاؤڈر قطر اور بیچوالا خلا کے درمیان براہ راست تعلق
sintering کے دوران، دھاتی پاؤڈر کے ذرات ایک ساتھ پیک اور بانڈ. ان کے درمیان خالی جگہیں سوراخ بن جاتی ہیں۔ جب پاؤڈر کے ذرات بڑے ہو جاتے ہیں، تو وہ چھونے والی جگہیں بناتے ہیں جو بڑے ہوتے ہیں اور بیچوالے راستے چوڑے ہوتے ہیں۔ چھوٹے ذرات ایک دوسرے کے قریب پیک کرتے ہیں اور تاکنا نیٹ ورک بناتے ہیں جو بہتر اور کم لچکدار ہوتے ہیں۔ یہ کوئی نظریاتی ماڈل نہیں ہے۔ پاؤڈر دھات کاری کے ماہرین اسے ہر روز استعمال کرتے ہیں کیونکہ یہ ایک ہندسی نتیجہ ہے جسے ناپا اور دہرایا جا سکتا ہے۔
پاؤڈر میٹالرجی ریسرچ میں، یہ بار بار دکھایا گیا ہے کہ درمیانی تاکنا قطر اس طرح بڑھتا ہے جو پاؤڈر پارٹیکل قطر کے متناسب ہوتا ہے جب سنٹرنگ کو کنٹرول کیا جاتا ہے۔ اگر آپ ٹائٹینیم پاؤڈر کو ایسے ذرات کے ساتھ سنٹر کرتے ہیں جن کا سائز تقریباً 150 µm ہوتا ہے، تو کنکال غیر محفوظ ہو گا اور اس کے گلے میں سوراخ زیادہ وسیع ہوں گے اگر آپ نے اسی مرکب کو 45 µm پاؤڈر کے ساتھ سینٹر کیا ہے، جب تک کہ کمپریشن پریشر اور سنٹرنگ کا درجہ حرارت ایک جیسا ہو۔

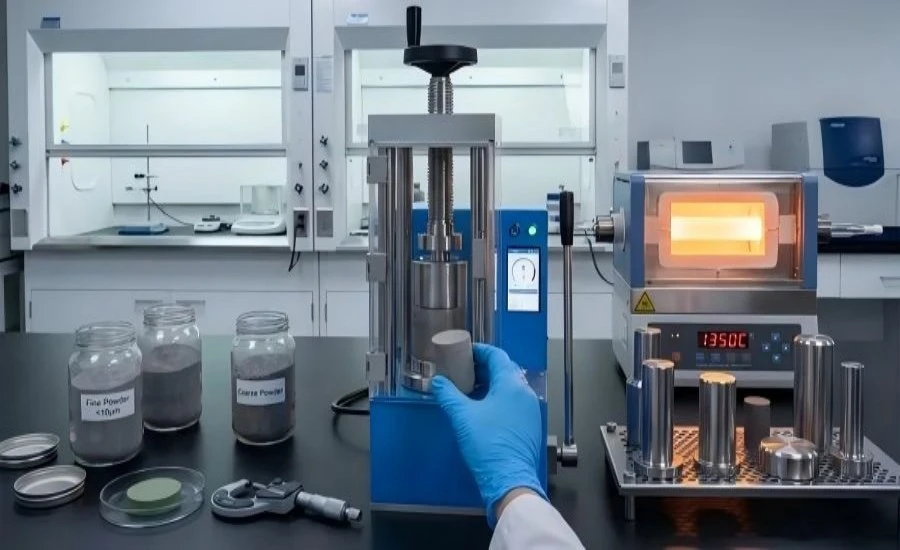

سنٹرنگ ٹمپریچر اور پارٹیکل سائز کے ساتھ اس کا تعامل
ذرہ کا سائز خود کام نہیں کرتا ہے۔
sintering کے درجہ حرارت کا براہ راست اثر اس بات پر ہوتا ہے کہ ذرات کتنی مضبوطی سے آپس میں چپکے رہتے ہیں اور ایک دوسرے کے ساتھ موجود دانوں کے درمیان گردن کی کتنی نشوونما ہوتی ہے۔
جب درجہ حرارت کم ہوتا ہے تو، باریک پاؤڈرز کے فی یونٹ بڑے پیمانے پر اونچی سطح کا رقبہ گردن کی تشکیل کو تیز کرتا ہے۔
اس کا مطلب یہ ہے کہ باریک-پاؤڈر کمپیکٹ کے زیادہ-سنٹر ہونے کا امکان زیادہ ہوتا ہے، جو کہ اگر درجہ حرارت کے پروفائلز کو احتیاط سے سیٹ نہیں کیا جاتا ہے تو حادثاتی طور پر چھیدوں کے ٹوٹنے کا سبب بن سکتا ہے۔
NAVI ٹائٹینیم پاؤڈر کے ہر گریڈ کے لیے سنٹرنگ سیٹنگز کو احتیاط سے ایڈجسٹ کرتا ہے، اس بات کو یقینی بناتا ہے کہ گول پور کا ڈھانچہ گرین کمپیکٹ سے تیار فلٹر عنصر تک یکساں رہے۔
Sintered دھاتی پاؤڈر ذرہ سائز کی تقسیم اور porosity
کیوں ایک ذرہ کا سائز شاذ و نادر ہی پوری کہانی سناتا ہے۔
ایک اوسط ذرہ سائز کا نمبر مددگار ہے، لیکن یہ اس بارے میں اہم تفصیلات چھوڑ دیتا ہے کہ بیچ میں ذرہ کی چوڑائی کیسے پھیلائی جاتی ہے۔ ایک ہی درمیانی قطر کے ساتھ "sintered دھاتی پاؤڈر" کے دو گروپوں میں بہت مختلف porosity کی سطح ہو سکتی ہے اگر ایک گروپ میں سائز بہت یکساں طور پر پھیلے ہوئے ہیں اور دوسرے گروپ میں سائز بہت زیادہ پھیلے ہوئے ہیں۔ سوراخ کے سائز زیادہ باقاعدہ ہوتے ہیں اور جب حدود تنگ ہوں تو پارگمیتا کا اندازہ لگایا جا سکتا ہے۔ جب پھیلاؤ وسیع ہوتا ہے تو چھوٹے ذرات بڑے کے درمیان خالی جگہوں کو بھر سکتے ہیں۔ یہ کل پوروسیٹی کو کم کرتا ہے اور فلٹریشن گریڈ کو بڑھاتا ہے۔

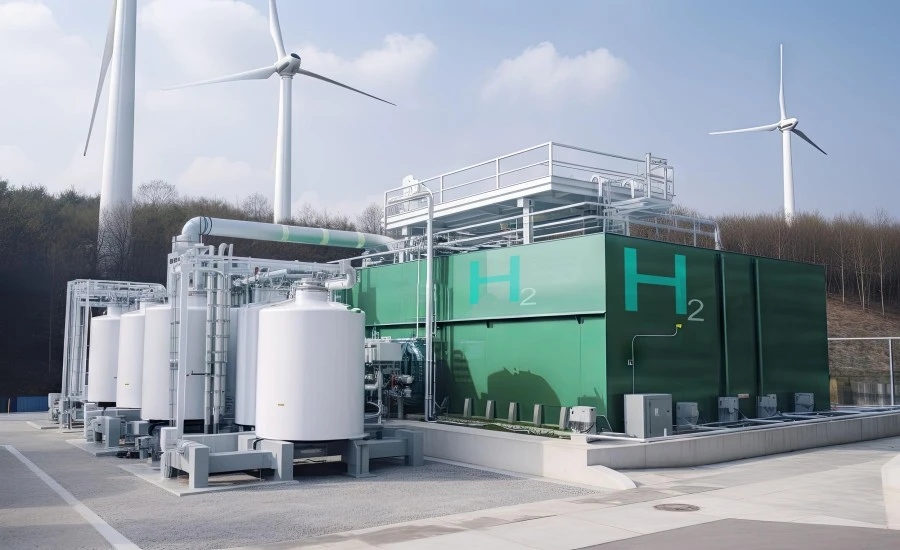

کی ایک تنگ ذرہ سائز کی تقسیمsintered دھاتی پاؤڈرPEM واٹر الیکٹرولیسس جیسے استعمال کے لیے ضروری ہے، جہاں پورے الیکٹروڈ ایریا میں گیس-مسلسل مائع کی نقل و حمل بہت اہم ہے۔ تقسیم میں کوئی بھی تبدیلی مقامی کرنٹ کی کثافت اور بہاؤ کی مزاحمت میں تبدیلیوں کا باعث بنتی ہے، جو وقت کے ساتھ ساتھ الیکٹرولائزر کی کارکردگی کو نقصان پہنچاتی ہے۔
پیداوار میں تقسیم کی پیمائش اور تصدیق:دھاتی پاؤڈر میں ذرات کے سائز کو کیسے پھیلایا جاتا ہے یہ ظاہر کرنے کا لیزر کا پھیلاؤ اب بھی معمول کا طریقہ ہے۔ یہ D10، D50، اور D90 نمبر دیتا ہے جو ظاہر کرتا ہے کہ پاؤڈر کی آبادی کتنی پھیلی ہوئی ہے۔ ہر پاؤڈر لاٹ جو NAVI ٹائٹینیم میں آتا ہے آمد پر احتیاط سے معائنہ کیا جاتا ہے، اور تقسیم کے اعداد و شمار کو تیار شدہ پروڈکٹ کے سوراخوں کی پیمائش کے ساتھ ملایا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ بیچ سے بیچ میں مستقل مزاجی کو برقرار رکھا جائے۔ یہ ان صارفین کی مدد کرتا ہے جنہیں فلٹر عناصر کی ضرورت ہوتی ہے تاکہ وہ بڑے پروجیکٹ والیوم میں قابل اعتماد اور مستقل طور پر کام کریں۔
کس طرح باریک اور موٹے سینٹرڈ میٹل پاؤڈر کے ذرات تاکنا نیٹ ورک بناتے ہیں۔

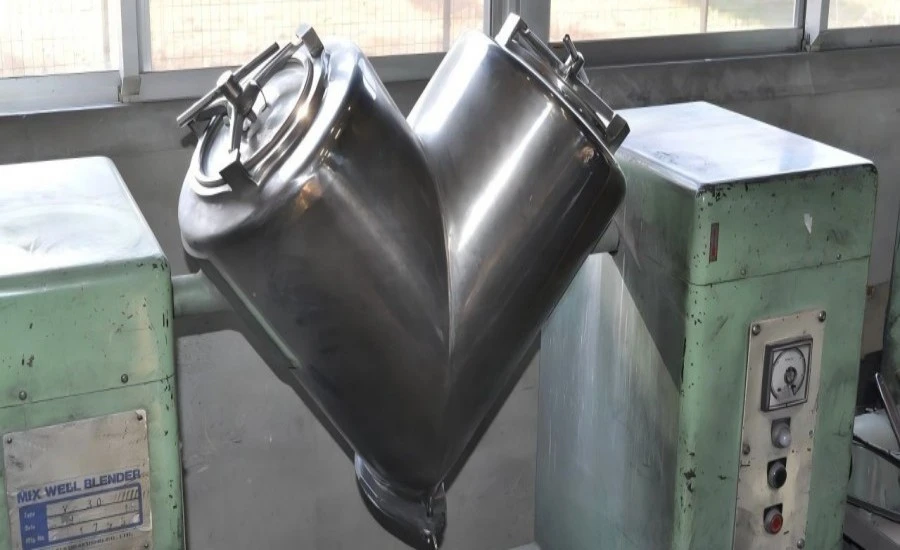

مرکب پاؤڈر سسٹمز کے ذریعے گریڈیئنٹ سٹرکچرز
انجینئرز مخصوص مقدار میں باریک اور موٹے "سینٹرڈ میٹل پاؤڈر" حصوں کو ملا کر کسی ایک جزو کے اندر تدریجی تاکنا ڈھانچے بنا سکتے ہیں۔ اوپر کی تہہ، جو چھوٹے ذرات سے بنی ہوتی ہے، چھوٹے آلودگیوں کو پھنساتی ہے یا ایک درست فلٹرنگ سطح کے طور پر کام کرتی ہے۔ اندرونی تہہ بڑے ذرات سے بنی ہوتی ہے اور ڈھانچے کی ریڑھ کی ہڈی کے طور پر کام کرتی ہے۔ یہ بہت قابل رسائی اور مضبوط ہے۔
یہ ڈیزائن گہرائی کے فلٹر کی طرح ہے جس میں یہ مواد کو ایک سطح پر مرتکز کرنے کے بجائے اس کی موٹائی میں آلودگی پھیلاتا ہے۔ کنٹرول شدہ پاؤڈر کمپاؤنڈنگ گریڈینٹ غیر محفوظ دھاتیں بناتی ہے جن میں اعلی بہاؤ اور ٹھیک فلٹریشن ریٹنگ دونوں ہوتی ہیں۔ یہ وہ چیز ہے جو یک سنگل-فرکشن پاؤڈر عام طور پر نہیں کرتے ہیں۔

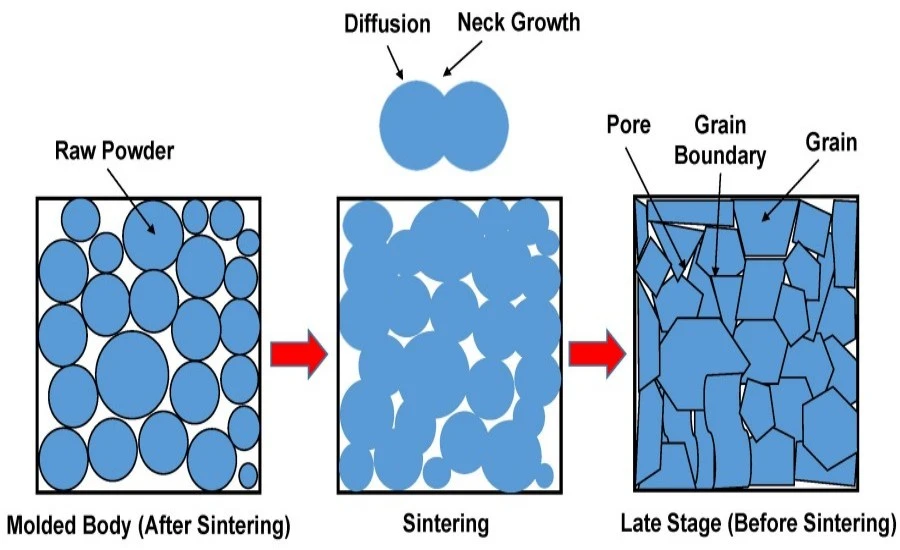

مخلوط نظاموں میں گردن کی تشکیل اور حلق کے تاکنے کی جیومیٹری
جب بڑے اور چھوٹے ذرات کو ایک سینٹرڈ کمپیکٹ میں ملایا جاتا ہے،
مختلف سائز کے ذرات کے جوڑوں کے لیے گردن کی تشکیل کا طریقہ مختلف ہے۔ جب باریک ذرات بڑے دانوں کے درمیان پھنس جاتے ہیں، تو وہ گلے کے سوراخ کو تنگ کر دیتے ہیں، جو پھر سیال کے بہاؤ کو روکتے ہیں، حالانکہ مجموعی طور پر ڈھانچے میں اب بھی کافی کھلی جگہ ہے۔ NAVI ٹائٹینیم کی حسب ضرورت سروس استعمال کرنے والے انجینئرز عام سوراخوں کو مدنظر رکھے بغیر ٹارگٹ ہول تھروٹ سائز کا انتخاب کر سکتے ہیں۔ یہ انہیں فلٹرنگ کی درستگی اور بہاؤ مزاحمت دونوں کو ٹھیک کرنے دیتا ہے۔
مختلف فلٹریشن گریڈز کے لیے سینٹرڈ میٹل پاؤڈر پارٹیکل کا سائز
مماثل پاؤڈر نردجیکرن درخواست کے تقاضوں سے
اس کی وجہ یہ ہے کہ مختلف صنعتوں کو فلٹریشن کے مختلف درجات کی ضرورت ہوتی ہے، اور ہر گریڈ دھاتی پاؤڈر میں ذرات کے سائز کی ایک مخصوص حد سے مساوی ہوتا ہے۔ پروٹون کے تبادلے کی جھلی کے رابطے کے حالات کو اچھی طرح سے منظم کرنے کے لیے، PEM الیکٹرولیسس حصوں کو عام طور پر چھیدوں کی ضرورت ہوتی ہے جو 5 µm اور 30 µm کے درمیان ہوتے ہیں۔ گندے پانی اور سوئمنگ پولز کو صاف کرنے والے سسٹمز میں عام طور پر بڑے سوراخ ہوتے ہیں کیونکہ انہیں پانی کی معتدل مقدار رکھتے ہوئے زیادہ بہاؤ کو سنبھالنے کے قابل ہونے کی ضرورت ہوتی ہے۔
سیمی کنڈکٹر اور ادویات کا استعمال سب سے مشکل میں سے ہے۔ ان عملوں کے کام کرنے کے لیے، چھیدوں کو یکساں ہونا چاہیے، مواد کو کیمیکلز کے ساتھ رد عمل ظاہر نہیں کرنا چاہیے، اور اس میں کوئی دھات نہیں ہونی چاہیے۔ یہی وجہ ہے کہ 0.15 wt% سے کم آکسیجن مواد کے ساتھ اعلی-پاکیزگی والے ٹائٹینیم پاؤڈر کو مواد کے طور پر چنا جاتا ہے۔
مختلف پاؤڈر گریڈز کے ساتھ تاکنا سائز کی حدیں قابل حصول ہیں۔
دیsintered دھاتی پاؤڈرNAVI ٹائٹینیم کی پروڈکٹ لائن میں 5 µm سے 80 µm تک مخصوص تاکنا سائز ہو سکتا ہے۔
یہ اسے ایپلی کیشنز کی وسیع رینج کے لیے مفید بناتا ہے، اعلی-تھرو پٹ صنعتی علیحدگی سے لے کر عین تجزیاتی فلٹریشن تک۔ ٹائٹینیم-کی بنیاد پر فلٹر عناصر اس رینج کے اعلی-کارکردگی کے اختتام پر ہیں۔ انہیں زنگ کے خلاف مزاحم ہونا چاہیے اور سخت کیمیکلز کے سامنے آنے پر بھی اپنی شکل برقرار رکھنا چاہیے۔ سٹینلیس سٹیل SS304، SS316، اور SS316L کے درجات درمیانی-رینج کے حالات میں استعمال ہوتے ہیں جہاں لاگت-تاثر اور پائیداری سب سے اہم عوامل ہیں۔
اپنے فلٹر کے ڈیزائن کے لیے سینٹرڈ میٹل پاؤڈر پارٹیکل سائز کا انتخاب کیسے کریں۔
پاؤڈر کو منتخب کرنے سے پہلے تاکنا سائز کے ہدف کی وضاحت کریں۔
فلٹر کو ڈیزائن کرتے وقت، آخری مقصد سب سے پہلے آتا ہے: فلٹر کو کیا ذرہ سائز، قطرہ کی چوڑائی، یا آئنک پرجاتیوں کو رکھنے کی ضرورت ہے؟ برقرار رکھنے کے ہدف سے پیچھے ہٹ کر، انجینئرز ضروری سوراخ کے سائز کا پتہ لگا سکتے ہیں، جو انہیں بتاتا ہے کہ پاؤڈر پارٹیکل سائز کی بہترین حد کیا ہے۔ عام sintering حالات میں، 10 µm کی فلٹریشن درستگی کا عام طور پر مطلب یہ ہوتا ہے کہ شروع ہونے والے پاؤڈر کی درمیانی چوڑائی 45 µm اور 75 µm کے درمیان ہوتی ہے۔ تاہم، یہ کمپیکشن کے طریقے اور sintering ماحول کے لحاظ سے تبدیل ہو سکتا ہے۔
NAVI ٹائٹینیم میں ایپلی کیشن انجینئرنگ ٹیم کسی بھی مواد کی پیداوار کے لیے پرعزم ہونے سے پہلے عمل کی ضروریات کو مخصوص پاؤڈر اسپیکس اور سنٹرنگ پیرامیٹرز میں تبدیل کرکے اس پسماندہ ڈیزائن کے عمل میں صارفین کی مدد کرتی ہے۔
تاکنا سائز، طاقت، اور آپریٹنگ حالات کو متوازن کرنا
باریک پاؤڈر چھیدوں کو چھوٹا بناتے ہیں، لیکن اسی درجہ حرارت پر، وہ انٹر- پارٹیکل بانڈز کو پتلا بھی بناتے ہیں، جو مکینیکل طاقت کو کم کر سکتے ہیں۔ ہائی-دباؤ اور اعلی-درجہ حرارت کے کام کرنے والے حالات، جیسے پریشرائزڈ PEM الیکٹرولائزرز میں، ایسے پاؤڈرز کی ضرورت ہوتی ہے جو ان کی سنٹر کرنے اور مضبوط میٹالرجیکل بانڈز بنانے کی صلاحیت کے ساتھ ساتھ چھید بنانے کی صلاحیت کے لیے منتخب کیے جاتے ہیں۔
نکل-کی بنیاد پر مرکب مرکبات، جیسے INCONEL اور Hastelloy C276، سخت کیمیائی اور گرمی کے ماحول میں زیادہ دیر تک رہتے ہیں جہاں ٹائٹینیم ممکن نہیں ہے۔ NAVI ٹائٹینیم کی طرف سے مواد کے انتخاب کے مشورے کی خدمت صارفین کو صحیح الائے سسٹم اور پارٹیکل سائز کے معیار کا انتخاب کرنے میں مدد کرتی ہے، جو اس بات کو یقینی بناتی ہے کہ تیار شدہ فلٹر عنصر اس وقت تک اچھی طرح کام کرتا ہے جب تک اسے سمجھا جاتا ہے۔
نتیجہ
میں تاکنا کنٹرولsintered دھاتی پاؤڈرذرات کے سائز پر مبنی ہے۔ پاؤڈر کے قطر اور چھیدوں کے سائز کے درمیان براہ راست تعلق سے لے کر ذرات کے سائز کی تقسیم اور گریڈینٹ کمپاؤنڈنگ کے باریک نکات تک، ہر ڈیزائن کا انتخاب اس بات پر مبنی ہوتا ہے کہ پاؤڈر کی خصوصیات کی وضاحت اور انتظام کیسے کیا جاتا ہے۔ اگر آپ صحیح پارٹیکل سائز اور پاؤڈر فراہم کنندہ کا انتخاب کرتے ہیں، تو آپ کا فلٹر عنصر شروع سے ہی اپنے کارکردگی کے اہداف کو پورا کرے گا اور انہیں اپنی سروس کی زندگی بھر برقرار رکھے گا۔
اکثر پوچھے گئے سوالات
1. PEM الیکٹرولیسس فلٹر عنصر کے لیے مجھے کس پارٹیکل سائز رینج کی وضاحت کرنی چاہیے؟
+
-
PEM ایپلی کیشنز کو عام طور پر 5 µm اور 30 µm کے درمیان تاکنا سائز کی ضرورت ہوتی ہے۔ اس حد کو حاصل کرنے کے لیے عام طور پر 45 µm اور 100 µm کے درمیان درمیانی ذرہ قطر کے ساتھ اعلی- طہارت ٹائٹینیم پاؤڈر کی ضرورت ہوتی ہے، جس کا انحصار کمپیکشن اور سنٹرنگ حالات پر ہوتا ہے۔ چالکتا اور سنکنرن مزاحمت کو محفوظ رکھنے کے لیے 0.15 wt% سے کم آکسیجن مواد کی سختی سے سفارش کی جاتی ہے۔
2. کیا باریک سینٹرڈ دھاتی پاؤڈر کا استعمال ہمیشہ بہتر فلٹریشن کارکردگی پیدا کرتا ہے؟
+
-
خود بخود نہیں۔ فائنر پاؤڈر چھوٹے چھیدوں اور اعلی فلٹریشن کی درستگی پیدا کرتا ہے، لیکن یہ بہاؤ کی مزاحمت کو بھی بڑھاتا ہے اور اگر sintering پیرامیٹرز کو احتیاط سے ایڈجسٹ نہیں کیا جاتا ہے تو یہ مکینیکل طاقت کو کم کر سکتا ہے۔ زیادہ سے زیادہ پاؤڈر ذرہ سائز برقرار رکھنے کی درستگی، پارگمیتا، اور آپ کی مخصوص درخواست کے لیے ساختی تقاضوں کے درمیان توازن پر منحصر ہے۔
3. NAVI ٹائٹینیم کیسے یقینی بناتا ہے بیچ-سے-بیچ کے تاکنے والے سائز میں مطابقت؟
+
-
NAVI ٹائٹینیم D10، D50، اور D90 کی قدروں کو کیپچر کرتے ہوئے، لیزر ڈفریکشن پیمائش کا استعمال کرتے ہوئے ہر پاؤڈر لاٹ پر آنے والے پارٹیکل سائز کی تقسیم کے تجزیہ کا اطلاق کرتا ہے۔ یہ اعداد و شمار تیار شدہ-مصنوعات کے سوراخ کے سائز کی پیمائش کے ساتھ منسلک ہوتے ہیں تاکہ اس بات کی تصدیق کی جا سکے کہ ہر پروڈکشن بیچ شپمنٹ سے پہلے مخصوص پوور آرکیٹیکچر کو پورا کرتا ہے۔
NAVI ٹائٹینیم - کے ساتھ آپ کے قابل اعتماد سینٹرڈ میٹل پاؤڈر سپلائر
اگر آپ صحیح فراہم کنندہ کا انتخاب کرتے ہیں۔sintered دھاتی پاؤڈر، یہ سوراخوں کی یکسانیت، سروس کی زندگی، کیمیکلز کی مطابقت، اور ملکیت کی طویل مدتی لاگت کو متاثر کرے گا۔ NAVI ٹائٹینیم کی بنیاد 2008 میں رکھی گئی تھی اور یہ Baoji High-ٹیک زون میں واقع ہے، جسے چین کے ٹائٹینیم مینوفیکچرنگ ہب کے طور پر جانا جاتا ہے۔ وہ ہر آرڈر پر ان مواد کے ساتھ کام کرنے کا 15 سال سے زیادہ کا تجربہ لاتے ہیں۔ NAVI ٹائٹینیم چیک شدہ پورس ڈھانچے، سخت بیچ مستقل مزاجی، اور ایک پر-ایک ایپلی کیشن سپورٹ کے ساتھ اپنی مرضی کے غیر محفوظ دھاتی حل پیش کرتا ہے۔ ان کے پروڈکٹس میں اعلی-کم پاکیزگی-آکسیجن ٹائٹینیم پاؤڈر سے لے کر PEM الیکٹرولیسس کے لیے نکل-کی بنیاد پر اور سخت صنعتی ترتیبات کے لیے سٹینلیس سٹیل کے مرکبات شامل ہیں۔ NAVI ٹائٹینیم کی انجینئرنگ ٹیم آپ کے ڈیزائن کے چشموں سے لے کر آپ کے تیار شدہ فلٹر جزو تک کام کرنے کے لیے تیار ہے، چاہے آپ کو ایک پروٹو ٹائپ نمونے کی ضرورت ہو یا بڑے سبز ہائیڈروجن پروجیکٹ کے لیے ان میں سے بہت کچھ۔
NAVI ٹائٹینیم ٹیم سے رابطہ کریں۔sales@navititanium.comاپنے تاکنا کنٹرول کی ضروریات کے بارے میں بات کرنے اور ذاتی نوعیت کا تکنیکی مشورہ حاصل کرنے کے لیے۔
حوالہ جات
1. رینڈل ایم جرمن۔ سائنٹرنگ: تجرباتی مشاہدات سے سائنسی اصولوں تک۔ بٹر ورتھ-ہائن مین، 2014۔
2. ASM انٹرنیشنل۔ پاؤڈر میٹل ٹیکنالوجیز اینڈ ایپلی کیشنز، اے ایس ایم ہینڈ بک والیم 7۔ اے ایس ایم انٹرنیشنل، 1998۔
3. آر ایم جرمن، پی سوری، اور ایس جے پارک۔ "جائزہ: مائع فیز سنٹرنگ۔" جرنل آف میٹریل سائنس، والیوم. 44، نمبر. 1، 2009، پی پی. 1–39۔
4. B. Kieback، A. Neubrand، اور H. Riedel. "فعال طور پر درجہ بندی شدہ مواد کے لئے پروسیسنگ تکنیک۔" مواد سائنس اور انجینئرنگ: A، والیوم. 362، نمبر. 1–2، 2003، پی پی. 81–106۔
5. ایچ ناکاجیما۔ "دشاتمک سوراخوں کے ساتھ غیر محفوظ دھاتوں کی ساخت، خواص اور اطلاق۔" مادی سائنس میں پیشرفت، والیوم. 52، نمبر. 7، 2007، پی پی. 1091–1173۔
6. LF Pease III اور WG West. پاؤڈر میٹلرجی کے بنیادی اصول۔ میٹل پاؤڈر انڈسٹریز فیڈریشن، 2002۔
